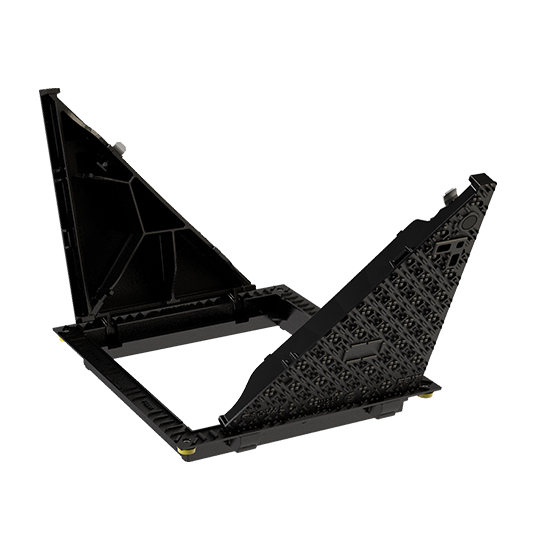

TRIGUARD-EASY | Schachtabdeckungen aus Guss mit Scharnier, LW 70 x 70, LW 70 x 140, Kl. B125
TRIGUARD-EASY | Schachtabdeckungen aus Guss mit Scharnier, LW 70 x 70, LW 70 x 140 – 125 kN | EN 124-2 zertifiziert
Die TRIGUARD-EASY mit einer lichten Weite von 700 × 700 bzw. 700 × 1400 mm ist die Referenz-Schachtabdeckung für anspruchsvolle Infrastrukturprojekte. Sie entspricht der Belastungsklasse B125 gemäß EN 124-2 und ist durch die TÜV SÜD Industrie Service GmbH zertifiziert.
Nach modernsten Qualitätsstandards entwickelt, vereint die TRIGUARD-EASY zahlreiche Funktionen, die sie zu einer besonders leistungsfähigen Lösung für Infrastrukturprojekte machen:
- Einteiliger Rahmen aus Gusseisen mit Außenflansch, ohne Schweißnähte und ohne Schraubverbindungen, für eine optimale mechanische Festigkeit
- Dreieckige Deckel aus Gusseisen mit Scharnier, ausgestattet mit modernen Sicherheits- und Bedienfunktionen: Zuklappsicherung und selbstreinigendes Scharnier
- Serienmäßige ¼-Dreh-Verriegelung, optional mit einbruchhemmender Verriegelung
- Hoher Grad an Individualisierung durch verschiedene Kennzeichnungen, Oberflächenbeschichtungen und Polyesterbeschichtungen in Wunschfarbe
Die Schachtabdeckungen der TRIGUARD Baureihe wurden insbesondere für den Einbau in Kabelschächten von Telekommunikations- und Glasfasernetzen entwickelt. Darüber hinaus eignen sich diese verriegelbaren Schachtabdeckungen mit Scharnier für zahlreiche weitere unterirdische technische Anlagen, die für Inspektions- und Wartungsarbeiten zuverlässig zugänglich bleiben müssen.
Die TRIGUARD-Schachtabdeckungen sind auf Anfrage mit Gussrahmen oder Beton/Guss-Rahmen erhältlich.
Lichte Weite (cm)
- TRIGUARD-1-EASY : 70 x 70
- TRIGUARD-2-EASY : 70 x 140
Lichte Weite (mm)
- TRIGUARD-1-EASY : 700 x 700 mm
- TRIGUARD-2-EASY : 700 x 1400 mm
Hauptmerkmale
- Die ¼-Dreh-Verriegelungen sind serienmäßig mit einem Sechskantprofil SW 22 ausgestattet.
- Sicherheit: Alle Deckel sind mit einer Sicherheitsrast ausgestattet, die beim Öffnen automatisch einrastet.
- Heben und Einbau: 4 M16-Hebemuttern, jeweils eine in jeder Rahmenecke.
- Aussparung 85 × 45 × 6 mm im Masterdeckel für Kennzeichnungsplatte
Einbaubereiche
Gruppe 2 – B125
Gehwege, Fußgängerzonen und vergleichbare Flächen, Pkw-Parkflächen und Pkw-Parkdecks.
Zertifizierung
- Erfüllt die Anforderungen der EN 124-2.
- Unabhängig durch die TÜV SÜD Industrie Service GmbH zertifiziert und mit deren Prüfzeichen versehen.
Werkstoffe und Beschichtung
- Deckel: Gusseisen mit Kugelgraphit EN-GJS-500-7, mit umweltfreundlicher schwarzer Beschichtung auf Wasserbasis.
- Rahmen: Gusseisen mit Kugelgraphit EN-GJS-500-7, mit umweltfreundlicher schwarzer Beschichtung auf Wasserbasis.
Optionen auf anfrage
- Patentierte einbruchhemmende SAE-Verriegelung
- Individuelle Kennzeichnung
Maßzeichnung
