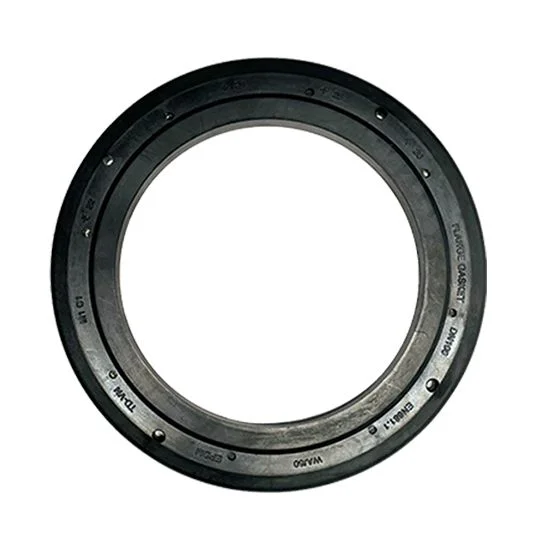

Joint à brides à armature metallique
Agrandir l’image

Joint à brides à armature metallique

Fiche produit

Le joint à armature métallique est utilisée pour rendre étanche la connexion entre raccords à brides.

Son insert métal et son épaisseur 10 mm offre une étanchéité optimale durant la compression du joint et du serrage des boulons.

Matière

Joint : EPDM dureté 62 shore
Armature : métal

Certification

ACS

Télécharger le certificat
Fiche produit
Fiche produit

Schéma et côtes

Tableau et références

Code
DN (mm)
ØB (mm)
ØDI (mm)
e (mm)
I (mm)
Cpl. serrage PN10 (Nm)
Cpl. serrage PN16 (Nm)
Cpl. serrage PN25 (Nm)
Masse (kg)
Ajout liste
44621
60
120
76
10
8
40
40
40
0.04
44622
80
144
95
10
8
40
40
40
0.04
43176
100
165
115
10
8
40
40
60
0.12
43177
125
195
145
10
8
40
40
80
0.14
43178
150
221
171
10
8
60
60
80
0.18
43179
200
276
226
10
8
60
60
80
0.24
43180
250
331
278
10
8
60
80
120
0.3
43181
300
380
324
10
8
60
80
120
0.36

Le choix de la robustesse

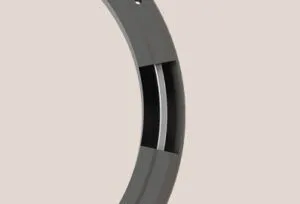

Une épaisseur de 10mm et un insert metal offrant une étanchéité optimale durant la compression du joint et le serrage des boulons
