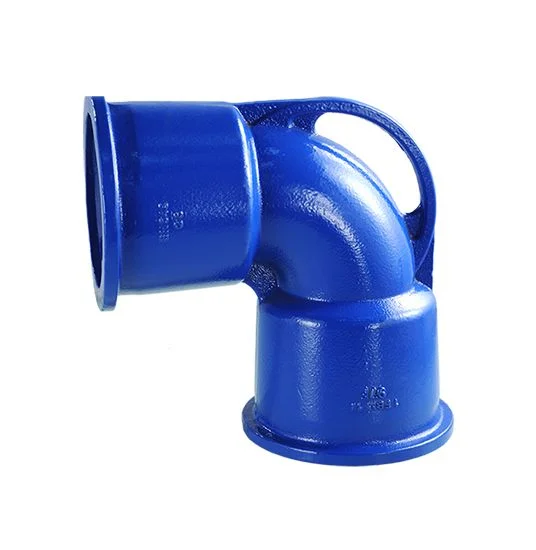

Souplessur-T Coude 90° (1/4)
Agrandir l’image

Souplessur-T Coude 90° (1/4)

Fiche produit

Le COUDE 1/4 SOUPLESSUR-T permet le raccordement de canalisations en fonte ductile.
La conception inédite de ce raccord offre une utilisation par emboîtement mécanique (fonction Souplessur) ou par emboîtement automatique (fonction Tyton).

Matière

Fonte GS 420-5.

Certification

Conforme aux exigences fonctionnelles de la norme EN-545.

Télécharger le certificat

Revêtement

Revêtement peinture Epoxy RAL 5005.
Épaisseur renforcée 250 microns accrédité ACS.

Fiche produit
Fiche produit

Schéma et côtes

Tableau et références

Code
DN (mm)
L (mm)
Lu (mm)
Masse (kg)
Plage d’utilisation (mm)
Ajout liste
25789
100
213
100
11.4
115-119
29618
125
234
115
16
141-145
25777
150
259
135
19.6
167-171
25800
200
290
165
28.5
219-223

Emboîtement automatique

L’emboîtement automatique des raccords Souplessur-T offre une mise en œuvre simple et rapide.

Il contribue ainsi à l’amélioration des flux lors des constructions des réseaux.

Son encombrement limité permet une réduction de la taille des fouilles.

Emboîtement mécanique

Grâce à son système vis et écrous autobloquants sur l’épaulement du corps, le serrage est facilement accessible et ceci quel que soit la configuration du montage dans la fouille.

Revêtement epoxy renforcé

Revêtement en peinture Epoxy RAL 5005 et de qualité alimentaire .

Épaisseur renforcée 250 microns accrédité ACS.
