Trappe TITAN 1000 classe D400
Conçue pour répondre à la couverture d’ouvrages souterrains de 1m de côté, la TITAN 1000 verrouillée articulée assistée complète notre gamme de fermetures multi-tampons D400 et se décline en plusieurs longueurs.
Sa configuration lui permet de recevoir un large choix d’options y –compris après scellement et sans intervention sur le génie civil.
Equipements standards
Verrouillage automatique à la fermeture type poussé /claqué.
Axes et visserie Acier Inox.
Vérin à gaz.
Lieu d’installation
Trafic lent 400 kN (standard) : Accotements stabilisés et aires de stationnement pour tous les types de véhicules routiers.
Trafic dense 400 kN (option) : Voies de circulation des routes (y compris les rues piétonnes), accotements stabilisés et les aires de stationnement pour tous types de véhicules routiers.
Matière
Tampons – Fonte EN-GJS-500-7.
Peinture hydrosoluble noire conforme aux normes environnementales en vigueurs.
Cadres – Cornière acier mécano-soudé.
Galvanisation à chaud épaisseur moyenne 90µm suivant ISO 1461
Joints : EPDM.
Options
Grille de protection, garde-corps escamotable.
Etanchéité.
Cadre inox.
Vérin inox, vérin mécanique à ressorts.
Schéma et côtes
Tableau et références
Code
Référence trappe
Ouverture libre (mm)
Passage libre (mm)
A (mm)
B (mm)
H (mm)
Masse (kg)
Ajout liste
32434
TITAN-M2
1000 x 1000
885 x 1000
1225
1120
190
337
32435
TITAN-M3
1000 x 1540
885 x 1540
1225
1660
190
490
32436
TITAN-M4
1000 x 2080
885 x 2080
1225
2200
190
643
Assistance à l’ouverture
Chaque tampon est assisté à l’ouverture et à la fermeture pour une manipulation aisée par une seule personne avec au choix :
- Vérin Gaz standard
- Vérin gaz Inox
- Vérin mécanique

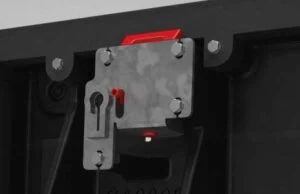

Verrou automatique « POUSSÉ / CLAQUÉ »
Titan 1000 est équipée du système poussé-claqué sur chaque tampon :
- Antieffraction, non encrassable
- Verrouillage automatique à la fermeture
- Clé ergonomique 2 fonctions : – verrouillage / déverrouillage – poignée de manœuvre
Finition et personnalisation
Les tampons sont revêtus d’une peinture hydrosoluble noire.
En option, nous proposons une finition polyester pour réduire les risques de corrosion, y-compris en milieu agressif (H2S) – coloris au choix sur demande.
Possibilité de personnalisation sur chaque tampon par :
- Marquage en fonte moulé directement dans la masse
- Marquage par l’ajout d’une plaquette Inox rivetée en usine.
Étanchéité
Chaque tampon est équipé d’un joint EPDM fixé par des vis Inox.
L’étanchéité s’obtient par l’ajout d’entretoises inter-tampons et de boulons de compression en Inox.
