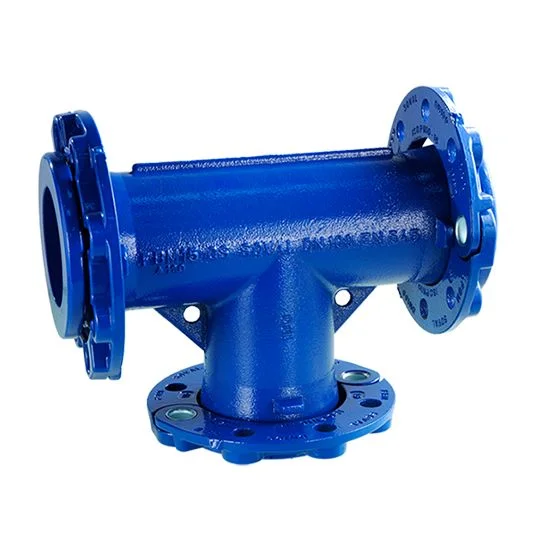

TÉ à brides mobiles DN 40 à DN 150
Agrandir l’image

TÉ à brides mobiles DN 40 à DN 150

Fiche produit

Le TÉ à brides mobiles allant est utilisé dans les réseaux d’adduction d’eau potable, d’irrigation ainsi que pour l’évacuation des eaux usées.

Le raccordement par brides mobiles facilite le montage et le démontage des installations de part et d’autre des raccords.

Matière

Fonte GS 420-5.

Certification

Conforme aux exigences fonctionnelles de la norme EN-545.

Télécharger le certificat

Revêtement

Revêtement peinture Epoxy RAL 5005.
Épaisseur renforcée 250 microns accrédité ACS.

Montage

Joints plats disponibles sur demande.
Le couple de serrage des boulons dépend du type de joint utilisé et de la pression nominale.

Fiche produit
Fiche produit

Schéma et côtes

Tableau et références

Code
DN (mm)
tubulure dn (mm)
corps L (mm)
tubulure l (mm)
corps e1 (mm)
 tubulure e2 (mm)
Masse (kg)
PN 10
PN 16
PN 25
PN 40
Ajout liste
244
40
40
280
140
8
8
9.5
x
x
x
x
316
50
50
280
140
8
8
9.2
x
x
x
x
245
60
40
300
130
8
8
11.5
x
x
246
60
60
320
160
8
8
12.5
x
x
250
80
40
330
140
8.5
8
14.5
x
x
x
x
251
80
60
330
160
8.5
8
15.5
x
x
252
80
65
330
160
8.5
8
16
x
x
253
80
80
330
165
8.5
8.5
16.5
x
x
x
x
254
100
40
320
150
8.5
8
17
x
x
255
100
60
320
170
8.5
8
18
x
x
256
100
65
320
170
8.5
8
18.5
x
x
257
100
80
320
175
8.5
8.5
18.5
x
x
258
100
100
360
180
7.2
7.2
16.5
x
x
259
125
40
400
165
9
8
22.5
x
x
260
125
60
400
185
9
8
23
x
x
261
125
65
400
185
9
8
23.5
x
x
262
125
80
400
190
9
8.5
24.5
x
x
263
125
100
400
195
9
8.5
25.5
x
x
264
125
125
400
200
7.5
7.5
25.5
x
x
265
150
60
440
195
9.5
8
29
x
x
266
150
65
440
195
9.5
8
29.5
x
x
267
150
80
440
205
9.5
8.5
31.5
x
x
268
150
100
380
205
7.8
7.2
25.5
x
x
269
150
125
440
210
9.5
9
34
x
x
270
150
150
440
220
7.8
7.8
30.5
x
x

Assemblage des brides

Les segments qui constituent la bride mobile sont assemblés à l’aide de bagues en acier pour une meilleure robustesse.

Revêtement époxy renforcé

Revêtement en peinture Époxy RAL 5005 et de qualité alimentaire .

Épaisseur renforcée 250 microns accrédité ACS.
