Trappes ARES classe E600
La trappe multi-réseaux ARES verrouillée articulée assistée est dédiée aux trafics lourds E600 et est à la fois compacte et très ergonomique. Plusieurs innovations assurent le confort d’utilisation et la sécurité :
Double système anti-retour à crémaillère, verrouillage par barreaux élastique, vérins mécaniques puissants et proportionnés, multiples zones d’identification et de personnalisations possibles …
Equipements standards
Verrouillage automatique par barreau élastique à la fermeture type poussé /claqué.
Système de crémaillère anti-retour activé automatiquement à l’ouverture
Vérin à ressort mécanique.
Lieu d’installation
E600 : Pour zones imposant des charges à l’essieu élevées, parfaitement adapté aux zones portuaires et aéroportuaires.
Matière
Tampon et Cadre – Fonte EN-GJS-600-10.
Peinture hydrosoluble noire conforme aux normes environnementales en vigueurs.
Joints : EPDM Monobloc.
Accessoires : Fonte / Inox
Options
Système de verrouillage antieffraction SAE.
Système de verrouillage 1/4 de tour avec vis tête HM14.
SOVAL - Fermeture, multi-réseaux ARÈS
Schéma et côtes
Système de crémaillère anti-retour à l’ouverture
A l’ouverture le système par crémaillère s’indexe automatiquement et évite la fermeture intempestive de la trappe.
Une clavette de blocage ajoute un niveau supplémentaire de sécurité en interdisant la fermeture.
Système de crémaillère anti-retour à la fermeture
Après avoir ôté la clavette, la fermeture se fait simplement et sans effort par basculement de la crémaillère.
Avec son système de verrouillage par barreaux élastiques, ARÈS se verrouille automatiquement à la fermeture.
Zone d’identification, finition et personnalisation
Sur demande :
- 1 zone de marquage pour une personnalisation de 450 x 250 mm par moulage brut de fonderie sur la trappe ou avec une plaque rapportée en fonte thermolaquée (couleur au choix).
- 2 zones de marquages sont disponibles pour une personnalisation de 180 x 40 mm par l’ajout de plaquettes de signalisation en acier Inox.

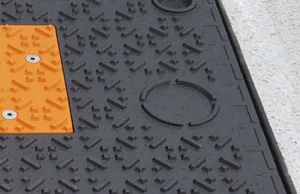

Reservations passe-câbles
2 zones dédiées passe-câbles sont pré-équipées sur la fermeture ARES et peuvent être rapidement fonctionnelles par un simple dégagement du voile défonçable en fonte.
