Trappe modulaire type 2xKCVAA classe 400 kN
Les trappes modulaires ou multi tampons type KCVAA verrouillées articulées assistées sont équipées de tampons fonte 400 KN et d’un cadre monobloc acier mécanosoudé.
Ce sont des dispositifs de couverture à installer sur de ouvrages souterrains tels que les bassins déversoirs d’orage, chambre de vannes, stations de relevage …
Chaque ensemble possède une poutre amovible afin de bénéficier au besoin du maximum d’ouverture libre.
Elles sont proposées avec un verrouillage ¼ de tour.
Equipements standards
Verrouillage ¼ de tour, tête hexagonale de 22 en acier Inox.
Axes et visserie Acier Inox.
Vérin à gaz.
Tampons équipés d’un dispositif anti-retour, activé automatiquement à l’ouverture.
Matière
Tampons – Fonte EN-GJS-500-7.
Peinture hydrosoluble noire conforme aux normes environnementales en vigueurs.
Cadres – Cornière acier mécano-soudé.
Galvanisation à chaud épaisseur moyenne 90µm suivant ISO 1461.
Options
Vis et clé de manœuvre à empreinte spécifique codé pour un accès contrôlé de l’ouvrage.
Système de verrouillage antieffraction breveté SAE.
Cadre inox.
Vérin inox.
Résistance
400 kN

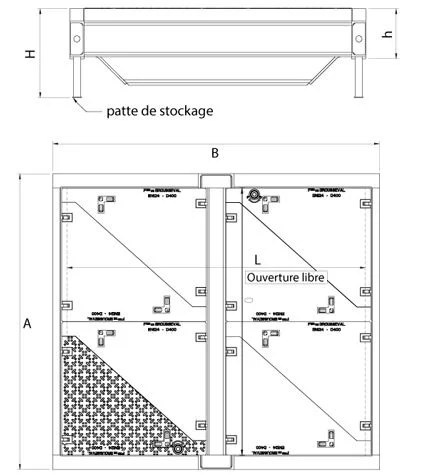

Schéma et côtes
