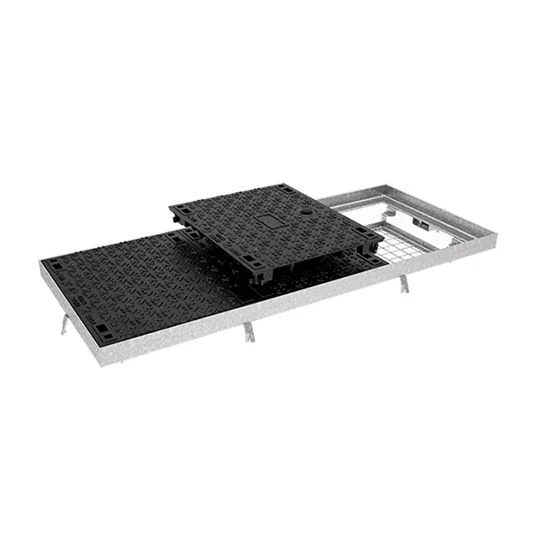

Trappes verrouillées type LTV C250 anti-chute
Équipées d’un tampon fonte C250, d’un cadre acier et d’une grille anti-chute, les trappes type LTV sont des dispositifs de couverture à installer sur les chambres de réseaux secs types télécom, fibre optique ou sur des ouvrages souterrains.
Elles sont équipées en standard avec un verrouillage ¼ de tour tête hexagonale de 22 en acier Inox.
Lieu d’installation
C250 : Pour les dispositifs de couronnement installés dans la zone des caniveaux des rues au long des trottoirs qui, mesurée à partir de la bordure, s’étend au maximum à 0,5m sur le voie de circulation, et à 0,2m sur le trottoir.
Matière
Tampons – Fonte EN-GJS-500-7.
Peinture hydrosoluble noire conforme aux normes environnementales en vigueurs.
Cadres – Cornière acier mécano-soudé.
Galvanisation à chaud épaisseur moyenne 90µm suivant ISO 1461.
Grille – Mailles acier de 50 x 50 mm.
Galvanisation à chaud épaisseur moyenne 90µm suivant ISO 1461.
Options
Vis et clé de manœuvre à empreinte spécifique codé pour un accès contrôlé de l’ouvrage .
Système de verrouillage antieffraction breveté SAE.
Cadre inox.
Schéma et côtes
