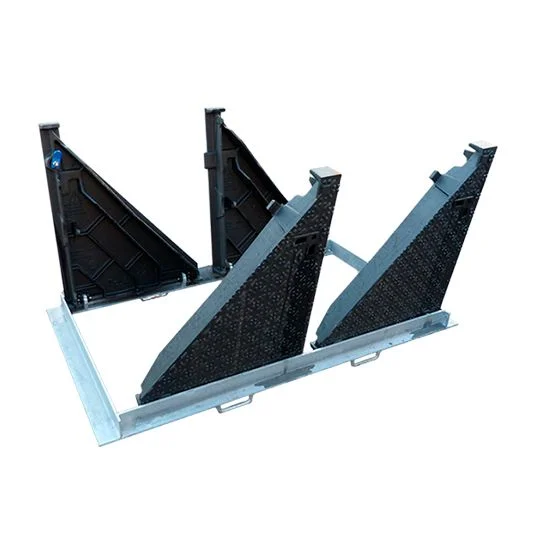

Trappes type KCVA classe D400
Équipées d’un tampon fonte D400 et d’un cadre acier, les trappes type KCVA verrouillées articulées sont des dispositifs de couverture à installer sur les chambres de réseaux secs types télécom, fibre optique ou sur des ouvrages souterrains.
Elles sont proposées avec un système de verrouillage ¼ de tour.
Equipements standards
Verrouillage ¼ de tour, tête hexagonale de 22 en acier Inox.
Axes et visserie Acier Inox.
Existe en non verrouillée sur simple demande.
Lieu d’installation
D400 : Pour voies de circulation (y compris les rues piétonnes), accotements stabilisés, aires de stationnement pour tous types de véhicules routiers.
Matière
Tampons – Fonte EN-GJS-500-7.
Peinture hydrosoluble noire conforme aux normes environnementales en vigueurs.
Cadres – Cornière acier mécano-soudé.
Galvanisation à chaud épaisseur moyenne 90µm suivant ISO 1461.
Options
Vis et clé de manœuvre à empreinte spécifique codé pour un accès contrôlé de l’ouvrage.
Système de verrouillage antieffraction breveté SAE.
Cadre inox.
Schéma et côtes
Tableau et références
Code
Référence trappe
Version
Ouverture libre hors tampon (mm)
Ouverture libre en utilisation (mm)
A (mm)
B (mm)
H (mm)
Ensemble (kg)
