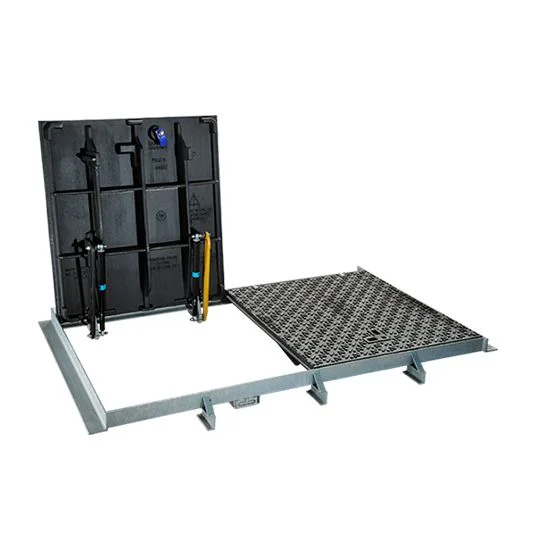

trappes type KTVA classe C250
Équipées d’un tampon fonte C250 et d’un cadre acier, les trappes type KTVA verrouillées articulées sont des dispositifs de couverture à installer sur les chambres de réseaux secs types télécom, fibre optique ou sur des ouvrages souterrains.
Elles sont proposées avec un système de verrouillage ¼ de tour.
Equipements standards
Verrouillage ¼ de tour, tête hexagonale de 22 en acier Inox.
Axes et visserie Acier Inox.
Lieu d’installation
C250 : Pour les dispositifs de couronnement installés dans la zone des caniveaux des rues au long des trottoirs qui, mesurée à partir de la bordure, s’étend au maximum à 0,5m sur le voie de circulation, et à 0,2m sur le trottoir.
Matière
Tampons – Fonte EN-GJS-500-7.
Peinture hydrosoluble noire conforme aux normes environnementales en vigueurs.
Cadres – Cornière acier mécano-soudé.
Galvanisation à chaud épaisseur moyenne 90µm suivant ISO 1461.
Options
Vis et clé de manœuvre à empreinte spécifique codé pour un accès contrôlé de l’ouvrage .
Système de verrouillage antieffraction breveté SAE.
Cadre inox.
Schéma et côtes
